电梯无线视频监控解决方案
一、电梯干扰状况分析:
电梯目前所受到的干扰主要有：1、电源干扰:由于电梯摄像头所采用的电源取自电梯380伏电源,而电梯采用的是变频电机,故对于摄像头以及传输线造成影响;
2、变频电机干扰：视频信号为0-6兆信号,而变频电机所产生的干扰频率在0-11兆之间,对视频信号造成直接干扰;
3、控制器对视频信号的干扰:电梯内部的控制部分(包括上下开门关门等动作)为11兆左右的控制器,一旦其启动,就会不断的发送控制信号和11兆的控制波,该控制信号会对视频随行电缆产生干扰;（这就是电梯一旦工作干扰就会加大的原因）;
4、电风扇以及灯光对视频信号的干扰:电梯内部的灯光采用的是电子振荡灯管,该灯管的工作会导致50hz以及衍生的多种频率干扰,该干扰会对视频图像产生干扰;
5、距离:由于视频图像按照国家标准,如果采用75-5线缆传输距离应该在167米左右,而现场的传输距离达到600多米,这样使得视频信号的强度大大降低,从而使得干扰信号对视频信号产生强烈的干扰;
6、 噪音：发动机噪音会产生干扰.（一般模拟无线设备就会受到这种噪音干扰）
二．电梯监控无线传输可行性
频段上采用2.4Ghz/5.8Ghz微波扩频设备,这种设备采用DSSS直序扩频技术及OFDM正交频分技术.（这种频段设备避开了电梯的干扰频率,故不会产生干扰） 扩频技术的基本特征是：使用比发送的信息数据速率高许多倍的伪随机码,把载有信息数据的基带信号的频谱进行扩展,形成宽带的低功率谱密度的信号来发射.微波扩频技术在发射端以扩频编码进行扩频调制,在接收端以相关解调技术收信,和传统的布线相比较,具有诸多的优良特性,最主要有：1、抗干扰能力强.表示扩频通信特性的一个重要参数是扩频增益ＧＳｐｒｅａｄｉｎｇＧａｉｎ,Ｇ＝ＢＢ１.扩频通信中,接收端对接收到的信号做扩频解调,只提取扩频编码相关处理后带宽为Ｂ１的信号成分,而排除了扩展到宽带Ｂ２中的干扰、噪声和其他用户通信的影响,相当于把接收信噪比提高了Ｇ倍.考虑到输出端的信噪比和接收系统损耗,可以认为实际的扩频增益带来的信噪比的改善为：Ｍ＝Ｇ－输出端信噪比－系统损耗,公式中的Ｍ叫做抗干扰容限.实际上,输出端信噪比和系统损耗都比较小,所以Ｍ近似等于Ｇ.
2、隐蔽性强、干扰小.因信号在很宽的频带上被扩展,则单位带宽上的功率很小,即信号功率谱密度很低.信号淹没在白噪声之中,别人难于发现信号的存在,再加之不知扩频编码,就更难拾取有用信号.而极低的功率谱密度,也很少对其他电讯设备构成干扰.
3、易于实现码分多址.扩频通信占用宽带频谱资源通信,改善了抗干扰能力,提高了频带的利用率.正是由于扩频通信要用扩频编码进行扩频调制发送,而信号接收需要用相同的扩频编码之间的相关解扩才能得到,这给频率复用和多址通信提供了基础.
4、抗多径干扰.在无线通信中,抗多径干扰问题一直是难以解决的问题,利用扩频编码之间的相关特性,在接收端可以用相关技术从多径信号中提取分离出最强的有用信号,出可把多个路径来的同一码序列的波形相加使之得到加强,从而达到有效的抗多径干扰.
5、易于多媒体组网.微波扩频技术应用了ＰＮ码,是一个透明的高速数字通道,可以传递语音、传真、数据和图像等综合业务.
6、在不能使用传统布线方式的地方或传统布线比较困难的区域,微波扩频技术可轻而易举的实现网络的传输和链接,而且网络建设速度快,设备安装方便灵活,建设周期短,省时省力省费用.
三、解决方案

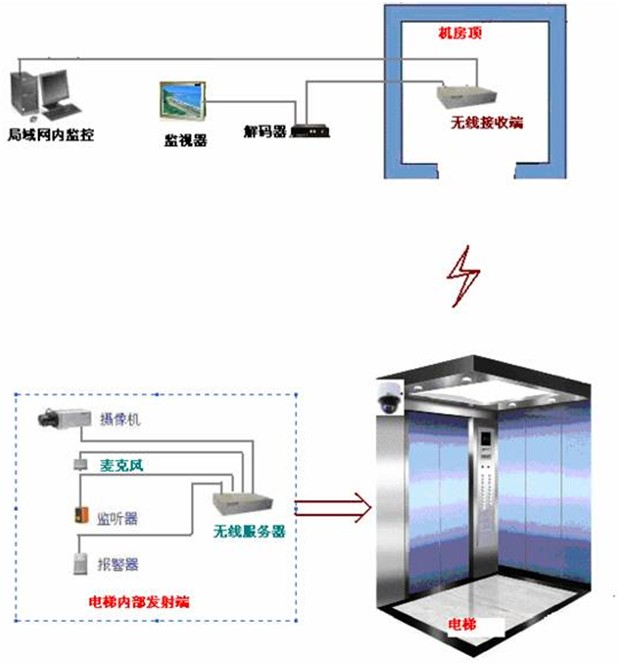

新一代无线视频监控专门针对电梯监控环境，创新的推出电梯无线视频监控解决方案，其部署灵活，维护简单，受干扰小，外型美观灵巧，方便安装。同时无线的音视频传输方式，有效避免因电梯随缆故障导致的监控画面及音频丢失，从根本上改善了电梯监控面临的一系列问题。电梯专用无线监控系统安装非常间单，将发射机放置在轿厢顶部，接收机置于天井上部，发射机和接收机之间通过无线方式进行信号传输。将接收到的视频信号通过视频电缆送到监控室，管理人员就可以实时监控电梯里的运行情况了。
由于采用无线传输方式，不存在有线监控在电梯运动过程中对电缆线的磨损，确保监控系统长期可靠工作
